      HCB型電子式電動調節閥
      HCB型電子式電動調節閥

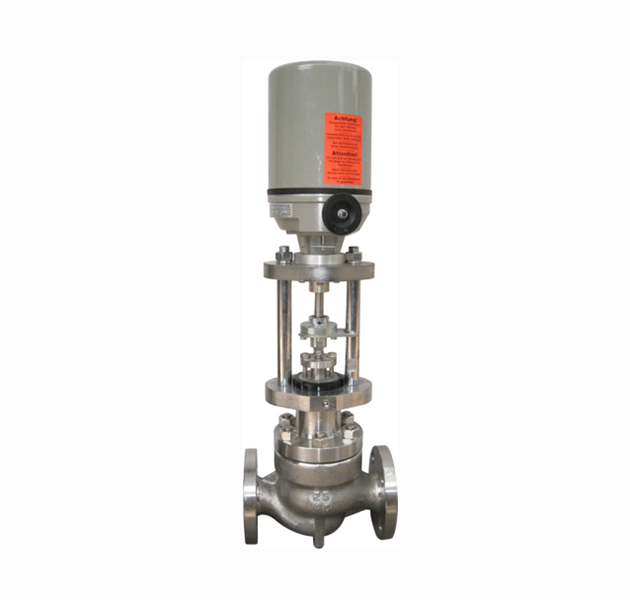

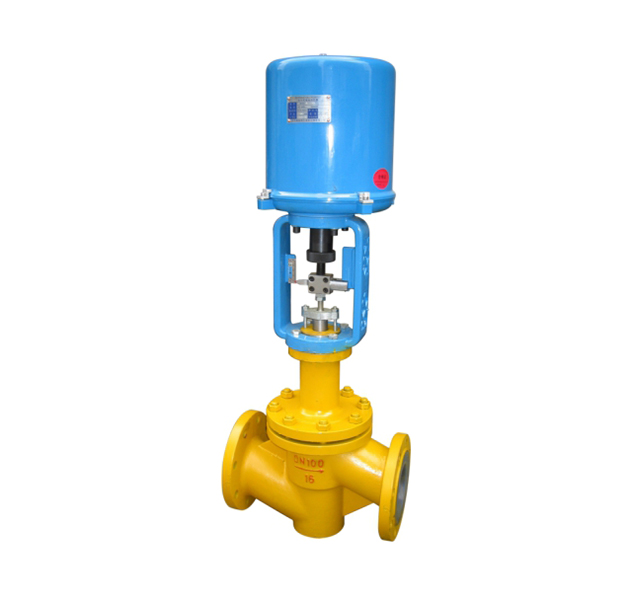

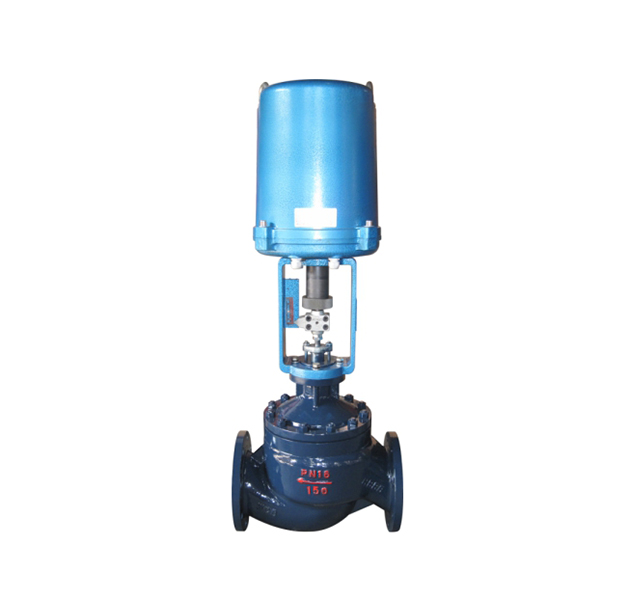

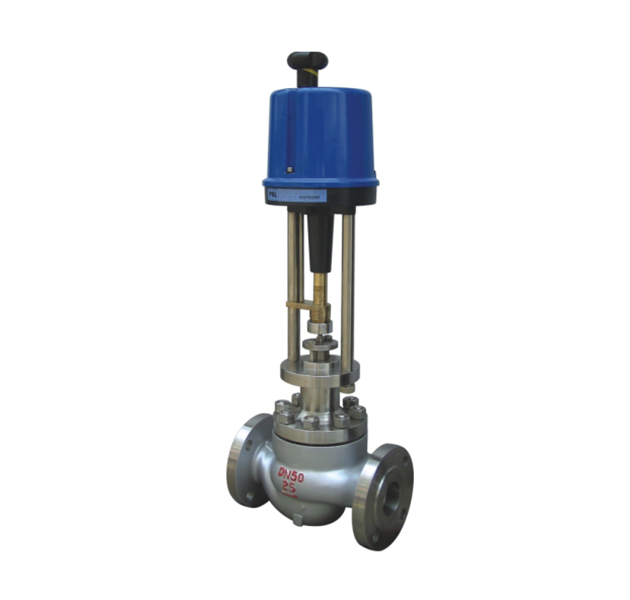

      HCB型 電子式電動調節閥

      工作溫度:高溫或常溫

      流動方向:單向

      適用介質:水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質,氨氣,氮氣,氧氣,氫氣,液化氣,空氣

      壓力環境:高壓或常壓

      連接形式:法蘭

      公稱通徑:50-350(mm)mm

      型號:TJF

      材質:不銹鋼

      加工定制:是

      品牌:中任

      標準:國標

      密封形式:硬密封、軟密封

      形態:直通式

      類型(通道位置):二通式

      驅動方式:電子,氣動,電動

      零部件及配件:配件

      HCB籠式調節閥是一種壓力平衡式調節閥,設有一個改善套筒周圍流體平穩流動的導流翼,優點是壓降損失小,流量大、可調節范圍廣,流量特性曲線精度高,動態穩定性好,噪音低,空化腐蝕小。調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。適宜控制高溫,低溫的高壓差流體.

      閥體

      型式:直通雙座鑄造球型閥
      公稱通徑:20、25、40、50、65、80、100、150、200mm
      公稱壓力:ANSI 125、150、300、600 JIS 10、16、20、30、40K
      PN1.6、4.0、6.4MPa
      連接型式:法蘭連接:FF、RF、RJ、LG、溝槽型、嵌入型
      法蘭標準:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
      焊接連接:嵌接焊SW
      材料:鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等
      上閥蓋:常溫型(P):-17~+230℃
      伸長Ⅰ型(E1):-45~-17℃ +230~+566℃
      伸長Ⅱ型(E2I):-100~-45℃
      伸長Ⅱ型(E2W):-196~-100℃
      注:工作溫度不準超過各種材料的允許范圍。
      壓蓋型式:螺栓壓緊式
      填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
      閥內組件
      閥芯型式:單座套筒式柱塞型閥芯
      流量特性:等百分比特性(%)和線性特性(L),參考流量特性曲線圖
      套筒形式:分離式套筒
      材料:不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等執行機構

      型式:LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
      膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
      彈簧范圍:20~100、80~240kPa(LHA,LVA5型),190~350、190~400kPa(LVA6型)
      供氣壓力:140~400kPa(LHA型)、140~280kPa(LVA5型)
      400~500kPa(LVA6型)、300~500kPa(LVP型)
      氣源接口:Rc1/4”
      環境溫度:-30~+70℃
      閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式
      附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
      性能
      泄漏量:金屬閥座:小于閥額定容量的0.01%,符合ANSI B16.104-1976IV級
      軟閥座:小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
      回差:帶定位器:小于全行程的1%,
      不帶定位器:小于全行程的3%(LHA1型小于全行程的5%)
      基本誤差:帶定位器:小于全行程的±1%,
      不帶定位器:小于全行程的±5%
      注:采用標準的V型聚四氟乙烯填料

      可調范圍:50:1(0.25≤Cv≤14)或30:1(CV≤0.16) Cv值和行程

      I.高容量閥芯

      公稱通徑(mm)

      40

      50

      65

      80

      100

      150

      200

      閥座直徑(mm)

      40

      50

      65

      80

      100

      150

      200

      額定Cv值

      等百分比特性

      36

      60

      100

      140

      220

      420

      820

      線性特性

      40

      75

      110

      150

      240

      435

      850

      額定行程(mm)

      25

      38

      50

      75

      II.高精度流量特性閥芯

      公稱通徑

      40

      50

      65

      80

      100

      150

      200

      閥座直徑

      25

      32

      40

      32

      40

      50

      40

      50

      65

      50

      65

      80

      65

      80

      100

      100

      125

      150

      125

      150

      200

      額定Cv值

      11

      17

      24

      17

      24

      44

      24

      44

      68

      44

      68

      99

      68

      99

      175

      175

      275

      360

      275

      360

      650

      額定行程

      25

      38

      50

      75

      允許壓差

      Ⅰ.金屬閥座
      A.氣—關式閥 100KPa

      執行機構

      供氣壓力

      彈簧范圍

      定位器

      允許壓差

      公稱通徑

      40

      50

      65

      80

      100

      150

      200

      LHA1D

      1.4

      0.2~1.0

      有或無

      5.1

      4.0

      -

      -

      -

      -

      -

      1.6

      0.2~1.0

      25

      19

      -

      -

      -

      -

      -

      4.0

      0.8~2.4

      40

      40

      -

      -

      -

      -

      -

      76

      59

      LHA2D

      1.4

      0.2~1.0

      有或無

      9.9

      7.7

      6.6

      5.4

      4.2

      -

      -

      1.6

      0.2~1.0

      40

      38

      32.9

      27.4

      20.8

      -

      -

      49.2

      4.0

      0.8~2.4

      40

      40

      40

      40

      40

      -

      -

      100

      100

      98.7

      82.3

      62.8

      LHA3D

      1.4

      0.2~1.0

      有或無

      17.5

      13.7

      11.7

      9.7

      7.4

      5.2

      -

      1.6

      0.2~1.0

      40

      40

      40

      40

      37

      26.1

      -

      87

      67

      58

      48.7

      4.0

      0.8~2.4

      40

      40

      40

      40

      40

      40

      -

      100

      100

      100

      100

      100

      78.6

      LHA4D

      1.4

      0.2~1.0

      有或無

      -

      -

      20.2

      16.7

      12.8

      9.0

      7.4

      1.6

      0.2~1.0

      -

      -

      40

      40

      40

      40

      37

      100

      83.9

      63.6

      45

      4.0

      0.8~2.4

      -

      -

      40

      40

      40

      40

      40

      100

      100

      100

      100

      100

      B.氣—開式閥 100KPa

      執行機構

      供氣壓力

      彈簧范圍

      定位器

      允許壓差

      公稱通徑

      40

      50

      65

      80

      100

      150

      200

      LHA1R

      1.4

      0.2~1.0

      有或無

      5.1

      4.0

      -

      -

      -

      -

      -

      2.8

      0.8~2.4

      36

      27

      -

      -

      -

      -

      -

      LHA2R

      1.4

      0.2~1.0

      有或無

      9.9

      7.7

      6.6

      5.4

      4.2

      -

      -

      2.8

      0.8~2.4

      40

      40

      40

      38.4

      29.3

      -

      -

      68.1

      53.9

      46

      LHA3R

      1.4

      0.2~1.0

      有或無

      17.5

      13.7

      11.7

      9.7

      7.4

      5.2

      -

      2.8

      0.8~2.4

      40

      40

      40

      40

      40

      36.7

      -

      100

      95.7

      81.7

      68

      51.8

      LHA4R

      1.4

      0.2~1.0

      有或無

      -

      -

      20.2

      16.7

      12.8

      9.0

      7.4

      2.8

      0.8~2.4

      -

      -

      40

      40

      40

      40

      40

      100

      100

      89.7

      63

      51

      LVA5R

      1.4

      0.2~1.0

      有或無

      -

      -

      -

      -

      17.5

      12.3

      10.2

      1.4

      0.4~1.2

      有或無

      -

      -

      -

      -

      40

      37

      30.7

      52

      2.8

      0.8~2.4

      -

      -

      -

      -

      40

      40

      40

      100

      80

      70

      LVA6R

      4.0

      1.9~3.5

      -

      -

      -

      -

      40

      -

      -

      100

      5.0

      1.9~4.0

      -

      -

      -

      -

      -

      40

      -

      100

      1.大允許壓差不超過ANSI B16.34或JIS B2201標準規定的大工作壓力。
      2.同一格內的上方數字表示閥常開允許壓差,下方數字表示閥全關時的允許壓差。
      3.黑線框內數字表示閥配用標準規格執行機構II.軟閥座A.氣—關式閥 100KPa

      執行機構

      供氣壓力

      彈簧范圍

      定位器

      允許壓差

      公稱通徑

      40

      50

      65

      80

      100

      150

      200

      LHA1D

      1.4

      0.2~1.0

      有或無

      3.6*

      2.8*

      -

      -

      -

      -

      -

      1.6

      0.2~1.0

      17

      13

      -

      -

      -

      -

      -

      4.0

      0.8~2.4

      30

      30

      -

      -

      -

      -

      -

      LHA2D

      1.4

      0.2~1.0

      有或無

      6.9*

      5.4*

      4.6*

      3.8*

      2.9*

      -

      -

      1.6

      0.2~1.0

      30

      26.6

      23.0

      19.2

      14.6

      -

      -

      4.0

      0.8~2.4

      30

      30

      30

      30

      30

      -

      -

      LHA3D

      1.4

      0.2~1.0

      有或無

      12.3*

      9.6*

      8.2*

      6.8*

      5.2*

      3.6*

      -

      1.6

      0.2~1.0

      30

      30

      30

      30

      25.9

      18.3

      -

      4.0

      0.8~2.4

      30

      30

      30

      30

      30

      30

      -

      LHA4D

      1.4

      0.2~1.0

      有或無

      -

      -

      14.1*

      11.7*

      9.0*

      6.3*

      5.2*

      1.6

      0.2~1.0

      -

      -

      30

      30

      30

      30

      25.9

      4.0

      0.8~2.4

      -

      -

      30

      30

      30

      30

      30

      B.氣—開式閥 100KPa

      執行機構

      供氣壓力

      彈簧范圍

      定位器

      允許壓差

      公稱通徑

      40

      50

      65

      80

      100

      150

      200

      LHA1R

      1.4

      0.2~1.0

      有或無

      3.6*

      2.8*

      -

      -

      -

      -

      -

      2.8

      0.8~2.4

      25

      19

      -

      -

      -

      -

      -

      LHA2R

      1.4

      0.2~1.0

      有或無

      6.9*

      5.4*

      4.6*

      3.8*

      2.9*

      -

      -

      2.8

      0.8~2.4

      30

      30

      30

      26.9

      20.5

      -

      -

      LHA3R

      1.4

      0.2~1.0

      有或無

      12.3*

      9.6*

      8.2*

      6.8*

      5.2*

      3.6*

      -

      2.8

      0.8~2.4

      30

      30

      30

      30

      30

      30

      -

      LHA4R

      1.4

      0.2~1.0

      有或無

      -

      -

      14.1*

      11.7*

      9.0*

      6.3*

      5.2*

      2.8

      0.8~2.4

      -

      -

      30

      30

      30

      30

      30

      注:1、大允許壓差不準超過ANSI B16.34或JIS B2201標準規定的大工作壓力。
      2、帶有*閥的泄漏量≤10-4,符合標準ANSI B16.04Ⅳ級,無*閥的泄漏量≤10-7,符合標準ANSI B16.04-1976Ⅵ級。
      3、黑線框內數字表示閥配用標準規格執行機構。法蘭距及外形尺寸法蘭距mm

      公稱通徑

      A

      ANSI 125 FF
      ANSI 150 RF
      JIS 10K FF RF
      PN1.6

      JIS 16K RF

      ANSI 300 RF
      JIS 20K RF
      JIS 30K RF
      PN4.0

      ANSI 600RF
      JIS 40K RF
      PN6.4

      JIS 16K
      溝槽型
      嵌入型

      JIS 20
      溝槽型
      嵌入型

      JIS 30K
      溝槽型
      嵌入型

      JIS 40K
      溝槽型
      嵌入型

      40

      222

      231

      235

      251

      235

      236

      248

      251

      50

      254

      263

      267

      286

      265

      267

      276

      286

      65

      276

      288

      292

      311

      290

      292

      303

      311

      80

      298

      313

      317

      337

      310

      317

      326

      337

      100

      352

      364

      368

      394

      360

      368

      379

      394

      150

      451

      465

      473

      508

      475

      473

      486

      508

      200

      543

      560

      568

      610

      570

      568

      580

      610

      公稱通徑

      A

      ANSI 150
      RJ

      ANSI 300
      RJ

      ANSI 600
      RJ

      ANSI 300
      LG

      ANSI 600 LG

      ANSI 150
      SW、BW

      ANSI 150、600
      SW、BW

      40

      235

      248

      251

      244

      248

      251

      251

      50

      267

      283

      289

      276

      283

      286

      286

      65

      289

      308

      314

      302

      308

      311

      311

      80

      311

      333

      340

      327

      333

      337

      337

      100

      365

      384

      397

      378

      391

      394

      394

      150

      464

      489

      511

      483

      505

      473

      508

      200

      556

      584

      613

      578

      606

      568

      610

      注:法蘭距符合IEC534-3標準。
